무선자동화재탐지설비 소개

무선자동화재탐지설비

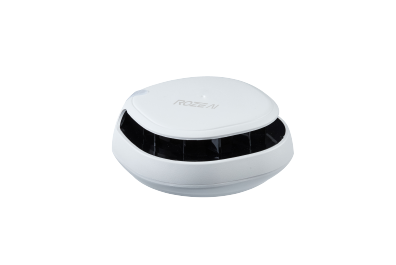

  • 무선 연기 감지기

    제품명 광전식 연기 감지기
    모델명 FDT-400VS
    형식 DC3V, 2종, 보통형, 재용형, 무선식
    CPU Core ARM 32-bit Cortex M0
    사용주파수 447.2625 ~ 447.5625 MHz / GFSK방식, 25채널
    무선출력세기 10mW
    수신 감도 -127dBm
    전파 범위 Max 500m (Open area)
    배터리 Lithium Primary Battery, 3V / 2400mAh *2EA
    배터리 수명 10년 이상
    소비 전류 Normal 4uA / 45mA Under(@RF TX)
    작동 온도 0℃ ~ 70℃
    무게 157g
    크기 (W)90mm x (H)90mm x (D)60mm
    화재감지 광전식 스포트형
    KC 인증 R-R-RzT-FDT-400VS
    KFI 승인 감20 - 64
    주요기능 및 특징
    • 감지된 화재 신호를 무선중계기에 전달하는 기능
    • 중계기와 무선으로 양방향 통신
    • 감지기의 배터리 용량이 부족시 중계기에 해당 데이터를 전달하는 기능
    • 중계기로부터 통신점검 요청시 리포트하는 기능
    • 배선이없는표준배터리 CR17450 사용으로 구매시 혼선이 없음
    • 설치시 무선통신을 확인할 수 있는 버튼과 LED
    • 임의 화재신호를 발생시킬수 있는 버튼
    • 무선으로 설치가 간편함
    • 수신기에서 감지기별로 고유 어드레스 확인이 가능하여 설치위치 찾기가 용이함

  • 무선 열 감지기

    제품명 정온식 열 감지기
    모델명 FDT-400VH
    형식 DC3V, 특종, 보통형, 재용형, 무선식, 70℃
    CPU Core ARM 32-bit Cortex M0
    사용주파수 447.2625 ~ 447.5625 MHz / GFSK방식, 25채널
    무선출력세기 10mW
    수신 감도 -127dBm
    전파 범위 Max 500m (Open area), 실내 50M 내외
    배터리 Lithium Primary Battery, 3V / 2400mAh *2EA
    배터리 수명 10년 이상
    소비 전류 Normal 4uA / 45mA Under(@RF TX)
    작동 온도 0℃ ~ 70℃
    무게 157g
    크기 (W)90mm x (H)90mm x (D)60mm
    화재감지 정온식 스포트형
    KC 인증 R-R-RzT-FDT-400VH
    KFI 승인 감20 - 97
    주요기능 및 특징
    • 감지된 화재 신호를 무선중계기에 전달하는 기능
    • 중계기와 무선으로 양방향 통신
    • 감지기의 배터리 용량이 부족시 중계기에 해당 데이터를 전달하는 기능
    • 중계기로부터 통신점검 요청시 리포트하는 기능
    • 배선이없는표준배터리 CR17450 사용으로 구매시 혼선이 없음
    • 설치시 무선통신을 확인할 수 있는 버튼과 LED
    • 임의 화재신호를 발생시킬수 있는 버튼
    • 무선으로 설치가 간편함
    • 수신기에 서 감지기별로 고유 어드레스 확인이 가능하여 설치위치 찾기가 용이함

무선 복합형 감지기

  • 제품명 무선식 화재감지기
    형식 DC 3V, 재용형, 무선식, 열 · 연 복합식
    광전식 : 2종, 축척형, 공칭축척시간 10초
    정온식 : 1종, 공칭작동온도 70°C
    연결가능 무선식 기기 무선식 중계기 : 중20-12
    무선식 수신기 : 수20-10
    모델명 FDT-451VSH
    파생모델명 FDT-452VSH
    사용주파수 447.2625 MHz ~ 447.5625 MHz / GFSK 방식, 25 채널
    무선출력세기 10mW 이하
    무선수신감도 -123dBm
    전원 리튬 1차 전지(CR17450) / DC 3V, 2,400mAh (2 개)
    배터리사용가능시간 10년
    소비전력 Normal 4uA / 45mA Under(@RF TX)
    사용온습도 온도 : -10°C ~ 50°C
    습도 : 10 ~ 90%
    무게 164g
    사이즈 90 x 90 x 52 (W x D x H)
    KFI 형식승인번호 감22-3 (한국소방산업기술원)
    KC인증 R-R-RzT-FDT-451VSH (국립전파연구원)

  • 무선 중계기

    제품명 무선식 중계기
    모델명 FRP-420SD
    CPU Core ARM 32-bit Cortex M0 *2
    사용주파수 447.2625 ~ 447.5625 MHz / GFSK방식, 25채널
    RF 출력 10mW 이하
    수신감도 -127dBm
    통신거리 개활지 500M, 슬라브건물 50M 내외
    정격전원 AC220V / DC24, 500mA
    소비전력 4.1W (충전시), 1W (완충시)
    예비전원 예전 13-45 리튬이온, DC 3.7V / 1800mAh
    입/출력회로 입력 1회로, 출력 1회로, 표시등
    출력용량 23V, 100mA
    감지기 연동수 40대
    작동온도 -10℃ ~ 50℃
    무게 400g
    크기 127 x 92 x 24mm
    KC 인증 R-R-RzT-FRP-421SD
    KFI 인증 중20-12
    주요기능 및 특징
    • 감지된 화재 신호를 무선수신기에 전달하는 기능
    • 감지기 및 수신기와 무선으로 양방향 통신
    • 주전원 및 예비전원 이상시 수신기에 해당 데이타를 전달하는 기능
    • 수신기로부터 통신점검 요청시 감지기 상태를 리포트하는 기능
    • 설치시 무선통신을 확인할 수 있는 버튼과 LED
    • 발신기 및 경종을 연결할 수 있는 입출력 단자 탑재
    • 화재와 파손에 잘 견딜 수 있도록 철재케이스 제작
    • 수신기에서 중계기별로 고유 어드레스 확인이 가능하여 설치위치 찾기가 용이함

  • 유·무선 중계기

    제품명 무선식 중계기
    모델명 FRP-423
    CPU Core ARM 32-bit Cortex M0
    사용주파수 447.2625 ~ 447.5625 MHz / GFSK방식, 25채널
    RF 출력 10mW 이하
    수신감도 -127dBm
    통신거리 개활지 500M, 슬라브건물 50M 내외
    정격전원 AC220V / DC24, 70mA
    입/출력회로 입력 2회로, 출력 2회로
    출력용량 각 700mA
    감지기 연동수 30대
    무게 250g
    크기 127 x 92 x 24mm
    KC 인증
    KFI 인증 중00-00
    주요기능
    • 감지된 화재 신호를 유선수신기에 전달하는 기능
    • 감지기와 무선으로 양방향 통신
    • 수신기로부터 통신점검 요청시 감지기 상태를 리포트하는 기능
    • 각종 통신 및 동작상태를 확인할 수 있는 LED
    • 2회로의 입력과 2회로의 출력
    • 수신기에서 중계기별로 고유 어드레스 확인이 가능하여 설치위치 찾기가 용이함

  • 간이형 중계반

    제품명 간이형 중계반
    모델명 FRP-520C
    정격전원 DC24V
    입/출력회로 입력 400회로, 출력 400회로
    감지기 연동수 중계기 127개, 아날로그감지기 120개
    크기 86(H) x 86(W) x 25(D) mm
    KFI 인증 중17-32

  • 중계기(4:4)

    제품명 중계기 (4:4)
    모델명 FRP-524
    정격전원 DC24V
    출력용량 DC24V 1A이하
    입/출력회로 입력 4회로, 출력 4회로
    전송선로배선방식 병렬접속방식
    감지기 연동수 연기식 : 20개, 열식 : 40개
    종단저항 1/4W, 10/20K (07-5, 16-25) /
    1/4W, 10K (17-3)
    크기 86(H) x86(W) x 25(D) mm
    외형재질 POLY CARBONATE
    사용 온도 -10℃ ~ 70℃, 90%
    KFI 인증 중07-5, 16-25, 17-30

  • 무선수신기

    제품명 R형 수신기
    모델명 FMR-410S
    형식 AC 220V / DC24V, 벽부형, 비축척형, 무선식
    H *W *D 252mm x 300mm x 78mm
    사용전원 단상 AC / 220V / 60Hz
    비상전원 DC 24V. 900mAh Ni - Cd Battery
    소비전력 20W
    소비전류 90mA 이하
    입/출력 회로 수량 무선 입력 1회로, 출력 1회로
    외부 출력 전압 RS-485 (통신 DATA): 1회선
    화재출력(접전 출력) 주화재: DC 24V
    주요기능 (W)90mm x (H)90mm x (D)60mm
    사용 온도 및 습도 -10℃ ~ +50℃ /고 10% ~ 90% (결로 되지 않는 조건)
    접속가능한 중계기 수량 24개
    접속가능한 감지기 수량 960대 (중계기당 40회로)
    시스템 상태 표시장치 TOUCH SCREEN 10.1인치 화면 /
    BUZZER
    주파수 대역 447.2625 ~ 447.5625 MHz
    RF 출력 10mW
    수신감도 -127dBm
    전파범위 개활지 500M, 슬라브 건물 50M 내외
    KC 인증 R-R-RzT-FMR-410S
    KFI 승인 수20-10
    주요기능
    • 무선 중계기로부터 전달받은 화재신호, 배터리 저용량신호 및 통신 신호등을 화면 표시(터치스크린 기능)
    • 설치된 모든 중계기가 화면에 표시
    • 설치된 모든 감지기가 중계기 별로 표시
    • 설치된 모든 중계기는 터치스크린으로 선택 후, 내부에 연결된 감지기의 상태가 화면에 색상 별로 표시
    • 수신기에 연결된 모든 중계기, 발신기, 경종 등의 작동상태가 화면에 표시
    • 무선연결테스트 및 모든 기능이 터치스크린으로 표시
    • 무선수신기의 기본 역할 및 감지기, 중계기, 화재상황 및 작동상태 등이 화면에 표현되는 모니터링 기능
    • 작동상태에 대한 모든 기록(로그화일)이 화면에 표시, 수신기 장치에서 확인 가능

  • 유/무선 복합식 수신기

    제품명 GR형 복합식 수신기
    모델명 FMR-510GR
    사용전원 AC 220V. DC24V
    비상전원 연축전지(DC12V/7Ah) x 2
    사용온도 -20 ℃ ~ 70 ℃
    사용습도 RH 10 % ~ 95% (결로되지 않는 조건)
    규격 2000(H) x 600(W) x 600(D)
    최대계통 중계기전용 32계통 + 중계반전용 4계통
    최대 중계기 수용 수 127개/계통
    최대 중계반 수용 수 63개(계통당)
    최대 아날로그 감지기 수용 수 복합형 : 30개/계통, 광전식/정온식 : 100개/계통 (선로 굵기에 따라 변경)
    무선 감지 수용 수 중계반당 30대/ 중계 계통당 1,890대/ 최대 7,560대
    감시 제어 회선 수 최대 100,800 감시 / 100,800 제어 (유선 중계반 기준)
    통신방식 2선식 MULTI-DROP 방식
    전송방식 반이중 쌍방향 전송
    네트워크 Ring형, Bus형 최대 20대 가능
    프린트 40칼럼 열전사방식으로 반영구적으로 사용
    특징 17“인치 1280*1024
    주요기능
    • 집중감시기능 : 소방관련 모든설비로부터 신호를 수신하면 각 설비의 대표 표시등 모니터에 표시
    • 집중제어기능 : 화재경보, 제연설비 등의 기기에 수동기동을 할 수 있으며, 화재 시 감지기의
    • 작동에 의하여 경보 및 소화설비, 제연설비 등의 기기를 연동시켜 자동 동작
    • 오 조작 방지기능 : 화재 발생시에 사용하는 스위치와 점검 시에 사용하는 KET가 모니터와 별도의 TEN-KEY 로 구분, 배치되어 조작상태를 분류시킴으로 즉시 조작 또는 오조작 방지

  • 유·무선 속보기

    제품명 자동화재 속보설비의 속보기
    모델명 SF-1401W
    CPU Core 432MHz ARM926EJ-S
    LCD 2.8inch TFT-LCD
    시스템 메모리 DDR2 1Gbit
    저장 메모리 NAND Flash 1Gbit
    WCDMA 송신 출력 : 250mW
    송신 주퍄수 : 1942.8 ~ 1977.2MHz /
    수신 주파수 : 2132.8 ~ 2167.2MHz
    PSTN 전화망 연결 컨텍터 : RJ11 (TIP,RING)
    / Speaker Phone / DTMF Tone
    입력전원 AC220V 60Hz (DC5V/2A)
    배터리 DC3.7V, 1800mAh 리튬이온
    무게 3.3Kg
    크기 (W) 235mm X (H) 330mm X (D) 47mm
    작동온도 -10℃ ~ 50℃
    탐지설비 전압감지방식, 접점방식, RS232통신
    서버통신 ETHERNET , WCDNA
    데이터 백업 USB 2.0
    KC 인증 MSIP - CMM - SUL - SF1401W
    KFI 성능 인증 속보15-1
    주요기능
    • 시스템의 상태를 LCD 화면에 표시 및 작동유무를 원격으로 관리할 수 있는 기능
    • 주전원 차단 시 경고사운드 및 관계자에게(최대10인) 문자메시지 및 전송, 전화 송신
    • 주전원 차단 시 1시간 이상 연속동작이 가능, 각종이벤트 로그 기록
    • 화재 시 119 소방관서와 해당 관계자에게 즉시 문자와 전화로 음성 속보가 가능
    • 화재 시 점포주소 및 인근상가에 동시에 화재사실을 음성과 문자로 전달
    • 원격으로 제품의 펌웨어를 업그레이드 할 수 있는 기능이 있을 것
    • 스마트폰 App으로 관리자 전화번호, 문자, 송신 등 센서위치 및 주소 등 기능을 관리

  • 모니터링 시스템

    제품명 관제 모니터링 서버
    모델명 RT-CS-1800
    서버랙 1800(H) * 1000(D) *600(W)
    LCD LCD 19인치 모니터
    서버본체 인텔i5 / DDR4 8G / SSD 256GB
    UPS 1U / 230V / 600W
    스위치허브 1U / 랙타입 / L3 허브 / 32포트
    기타 마우스, 키보드
    OS Window 7 이상
    프로그램 관제모니터링 프로그램
    주요기능
    • 다수의 IoT 화재감지기(열 ,연기감지기, 무선 송신기)와 IoT무선 속보서버 장치가 접속하여 화재 상황을 모니터링 가능한 무선화재감지 속보시스템 데이터서버 미들웨어와 관리자의 종합관제 서비스를 구성
    • IoT 화재감지기로부터 화재 이벤트 데이터 및 작동 데이터 등 운용데이터를 장기간 저장 하기 위한 데이터 서버 및 운용 S/W를 구축
    • 원격으로 IoT 화재감지기의 작동상황 및 연락처 변경 및 감지장치의 각종 상황을 실시간 모니터링 가능한 관제서버시스템 운용 S/W 구축 및 H/W와 서버관련 미들웨어 등을 구축
    • 제안된 IoT 기반 무선화재감지속보시스템 서비스 (현장 IOT장치 및 스마트기기를 이용하여 화재감지기능, 위험 알림 및 현장 알람기능, 네트워크 통신 및 관제기능 등)에 대한 실시간
    • 모니터링 및 유고 상황 파악

속보세트

  • KFI 승인 발 11-1
    형식 P형1급, 옥내용
    주위온도 -10℃ ~ 50℃
    정격전압 DC 24V
    색상 적색
    무게 160g
  • 성능인증 표시15-6
    형식 LED식
    정격전압 DC 24V
    정격전류 40mA 이하
    규격 91 X 91 X 39(mm)
    색상 적색
  • KFI 승인 경11-9
    형식 모터식
    주위온도 -10℃ ~ 50℃
    정격전압 DC 24V
    소비전류 50mA
    음량 1m거리에서 90dB
    색상 적색
    무게 160g
  • KFI 승인 시각 11-14
    형식 LED식, 비동기식
    사용온도 -10℃ ~ 40℃
    정격전압 DC 24V
    정격전류 100mA 20%
    재질 PC/ABS난연
    색상 적색/백색

유도등

  • 제품명 피난구유도등
    KFI 승인 유08-47
    광원 LED
    사용전압 AC 220V
    축전지 Ni-Cd 4.8V, 300mAh
    유효점등시간 60분용
    제품크기 201(w) X 174(H) X 109(D) mm
    외함재질 EGI(전기아연도강판)
    제품중량 1.2Kg
    소비전력 1.9W
  • 제품명 거실통로유도등
    KFI 승인 양면 유08-76
    광원 LED
    사용전압 AC 220V
    축전지 Ni-Cd 7.2V, 400mAh
    유효점등시간 60분용
    제품크기 201(w) X 174(H) X 109(D) mm
    외함재질 EGI(전기아연도강판)
    제품중량 1.2kg
    소비전력 1.9W
